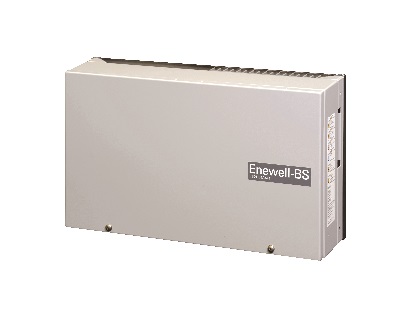

昇圧機能付接続箱Voltage up Unit
仕様詳細（株式会社安川電機製）
項目 |
CEＤT-Ｂ1AA4１ |
CEＤT-Ｂ1AA4２ |
||
|---|---|---|---|---|
| 入力部 | 最大許容入力電圧 | ＤＣ４００Ｖ |
||
| 入力電圧範囲 |
基準回路：ＤＣ６０Ｖ〜ＤＣ４００Ｖ（起動電圧ＤＣ80Ｖ） 昇圧回路：ＤＣ４０Ｖ〜ＤＣ４００Ｖ（動作開始電圧ＤＣ60Ｖ） |
|||
| 入力許容電流 | ９．５Ａ×４系統 |
|||
| 基準回路数 | ３ |
２ |
||
| 昇圧回路数 | １ |
２ |
||
| 出力部 | 最大出力電流 | ３８Ａ |
||
| 定格出力 | １回路：２ｋＷ／４回路：最大６．２ｋＷ |
|||
| 昇圧回路電力変換効率 | ９７％（入力：ＤＣ２００Ｖ，出力：ＤＣ２５０Ｖ） |
|||
| 電気方式 | 昇圧チョッパ方式 |
|||
| 絶縁方式 | 非絶縁 |
|||
| 冷却方式 | 自然空冷 |
|||
| 騒音 | ３０ｄＢ以下 |
|||
| 外形寸法 | Ｗ４７０×Ｈ２８０×Ｄ１３５ｍｍ |
|||
| 質量 | １０ｋｇ |
１１ｋｇ |
||
| 環境仕様 | 使用場所 | 屋外，屋内兼用（直射日光，ガス，塵，埃のない所） |
||
| 周囲温度 | −２０〜＋４０℃ |
|||
| 湿度 | ２５〜９０％ＲＨ（結露，氷結なきこと） |
|||
| 標高 | ２，０００ｍ以下（１，０００ｍ以上は周囲温度１０℃低減） |
|||
