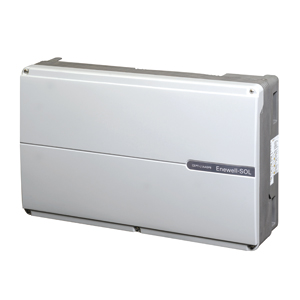

パワーコンディショナー CEPT-L1AA4P5power conditioner CEPT-L1AA4P5
仕様詳細（株式会社安川電機製）
項目 |
CEPT-L1AA4P5 |
||||
|---|---|---|---|---|---|
| 入力部 | 最大許容入力電圧 | ＤＣ４５０Ｖ |
|||
| 運転可能電圧範囲 | 接続箱 機能あり |
基準回路 | ＤＣ６０Ｖ〜ＤＣ４５０Ｖ（起動電圧ＤＣ８０Ｖ） |
||
| 昇圧回路 | ＤＣ５０Ｖ〜ＤＣ４５０Ｖ（動作開始電圧ＤＣ６０Ｖ） |
||||
| 機能なし | 基準回路 | ＤＣ６０Ｖ〜ＤＣ４５０Ｖ（起動電圧ＤＣ８０Ｖ） |
|||
| 定格入力電圧 | ＤＣ２８０Ｖ |
||||
| 入力許容電流 | ＤＣ２８．５Ａ※１ |
||||
| 入力回路数 | 接続箱機能 あり |
ＤＣ９．５Ａ ３回路※１※２ |
|||
| 接続箱機能 なし |
ＤＣ２８．５Ａ １回路※１ |
||||
| 出力部 | 電気方式 | 単相３線式（出力相数：単相２線式） |
|||
| 定格電圧，周波数 | ＡＣ２０２Ｖ，５０／６０Ｈｚ |
||||
| 定格出力電流 | ＡＣ２２．５Ａ |
||||
| 連系運転 | 定格出力 | ４．５ｋＷ |
|||
| 運転力率 | ０．９５以上 |
||||
| 電力変換効率 | 接続箱機能なし：９６％ 接続箱機能あり：９５％ |
||||
| 出力電流歪み率 | 総合５％，各次３％以下 |
||||
| 自立運転 | 適用負荷容量 | １．５ｋＶＡ（単相２線式 ＡＣ１０１Ｖ，５０／６０Ｈｚ） |
|||
| 主回路方式 | ｲﾝﾊﾞｰﾀｰ方式 | 電圧型，電流制御 |
|||
| ｽｲｯﾁﾝｸﾞ方式 | 正弦波ＰＷＭ方式 |
||||
| 絶縁方式 | 非絶縁 |
||||
| 冷却方式 | 自然空冷（内部攪拌ファンあり） |
||||
| 並列運転機能 | あり |
||||
| 系統連系保護機能 | 系統過電圧，系統不足電圧，周波数上昇，周波数低下， 単独運転検出 受動：電圧位相跳躍検出方式 能動：ステップ注入付周波数フィードバック方式 |
||||
| 絶縁抵抗 | １ＭΩ以上（５００Ｖ） |
||||
| 絶縁耐圧 | 主回路：ＡＣ１，５００Ｖ １分間 |
||||
| 騒音 | ３０ｄＢ以下 |
||||
| その他の機能 | リモコン |
||||
| 寸法 | Ｗ６８０×Ｈ４２０×Ｄ２００ｍｍ |
||||
| 質量 | ３５ｋｇ |
||||
| 環境仕様 | 使用場所 | 屋外，屋内兼用（直射日光，ガス，ちり，ほこりのないところ） |
|||
| 周囲温度 | −２０〜＋４５℃ |
||||
| 湿度 | ２５〜９０％ＲＨ（結露，氷結なきこと） |
||||
| 標高 | ２，０００ｍ以下（１，０００ｍ以上は周囲温度１０℃低減） |
||||
※２：３回路中、２回路は昇圧回路、１回路は基準回路です。
※３：４回路中、３回路は昇圧回路、１回路は基準回路です。
